讀碼器IO接線問題解決思路

ID2000系列：

1、兩個輸出通道同時輸出信號
解決思路：
a、檢查輸出參數設置中的輸出事件是否設置重復
B、檢查輸出接線中是否有接輸出上下拉電阻（紫白線）
2、繼電器短接不觸發問題
解決思路:
a、檢查輸入上拉電阻線是有接（粉色線）
b、信號線短接負極，觸發源選擇低電平，信號線短接正
極，觸發源選擇高電平或者上升沿
3、無法驅動繼電器問題
a、繼電器需用有源繼電器，如左圖所示
b、輸出信號由輸出持續時間參數決定單位為us，設置值
過小也無法驅動繼電器
c、檢查繼電器供電電壓與讀碼器供電電壓是否一致

4、目前暫不建議使用NPN傳感器

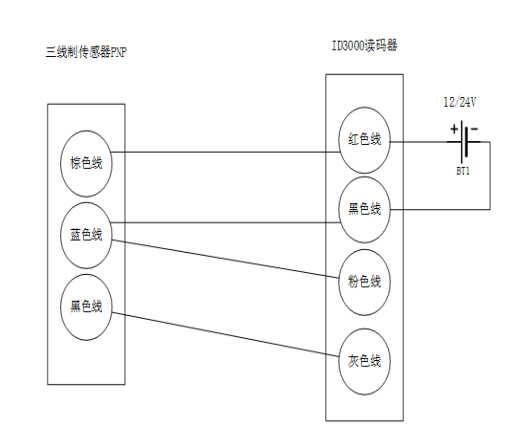

ID3000系列：

1、接傳感器無法觸發
解決思路：
a、檢查輸入通道參數選擇是否正確
B、檢查觸發源是否設置正確
2、外接傳感器，在沒有觸發信號時，相機自動觸發
解決思路:
a、將粉色線作為輸入共端接入
3、無法驅動繼電器（ID3000可驅動線圈繼電器）
解決思路：
a、輸出信號由輸出持續時間參數決定單位為us，設置值
過小也無法驅動繼電器

b、檢查繼電器供電電壓與讀碼器供電電壓是否一致

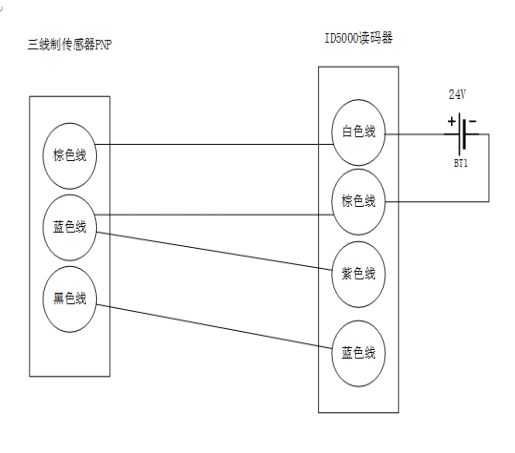

ID5000系列：

1、接傳感器無法觸發
解決思路：
a、檢查輸入通道參數選擇是否正確
B、檢查觸發源是否設置正確
C、檢查輸入共端線（紫色線）是否接入
2、無法驅動繼電器（ID5000可驅動有源繼電器）
解決思路：
a、輸出信號由輸出持續時間參數決定單位為us，設置值
過小也無法驅動繼電器
b、檢查繼電器供電電壓與讀碼器供電電壓是否一致
