視覺檢測系統工業鏡頭的選型

時間:2023-11-16來源:本站

工業鏡頭介紹

工業相機鏡頭作為一種圖像設備,通常與光源和相機構成一個完整的圖像采集系統。常用的工業鏡頭主要分為定焦鏡頭、定倍鏡頭和遠心鏡頭。整體來說應結合項目的視野、精度需求、工作場景,選擇最合適的工業鏡頭,以獲取較好的圖像質量,得到相對準確的檢測結果。



對工業鏡頭的選擇,首先需向客戶確認需求:

要素

說明

視野范圍/放大倍數

目標物大小或需觀察的范圍/目標物需要放大的光學倍數

工作距離

鏡頭到目標物之間的距離

景深要求

景深大小范圍是否有要求

相機芯片大小/相機接口

搭配的相機芯片尺寸大小和鏡頭接口

安裝空間尺寸

允許鏡頭安裝的空間尺寸


工業鏡頭類型選擇

對于精密測量系統需求、非平面內的尺寸測量,選擇遠心鏡頭。遠心鏡頭為糾正傳統鏡頭的視差而特殊設計的鏡頭,可以在一定的物距范圍內,得到的圖像放大倍率不會隨物距變化而變化,即克服畸變。



定倍鏡頭:通常一般的檢測類或者平面內的尺寸測量類應用,確定成像需要的光學放大倍數的情況下,可選擇倍率和工作距合適的定倍鏡頭即可。

定焦鏡頭:通常一般的檢測類或者平面內的尺寸測量類應用,沒有變焦要求的情況下。


像素和芯片大小選擇

工業鏡頭的芯片尺寸必須大于或等于工業相機的芯片尺寸。工業相機的芯片是方形的,鏡頭的靶面是圓形的,如工業鏡頭的芯片尺寸比相機的小,那么最終成像會呈現圓形成像,原相機的四邊圖像會因工業鏡頭的靶面過小而被遮擋成暗區。

在多數情況下,視野越小,分辨率越好。鏡頭像素越高,成像質量越好。



焦距選擇

一般的成像需求,優先考慮定焦鏡頭。焦距是從鏡頭的中心點到焦平面形成的清晰影像之間的距離。焦距的大小決定視角。根據類比三角形原則,當焦距數值小,視角就大,觀察到的范圍也大;焦距數值大,視角小,觀察范圍就小。

而根據焦距是否可調,可以分為定焦鏡頭和變焦鏡頭兩大類,具體選擇要根據項目對視野的范圍是否變動來選擇。

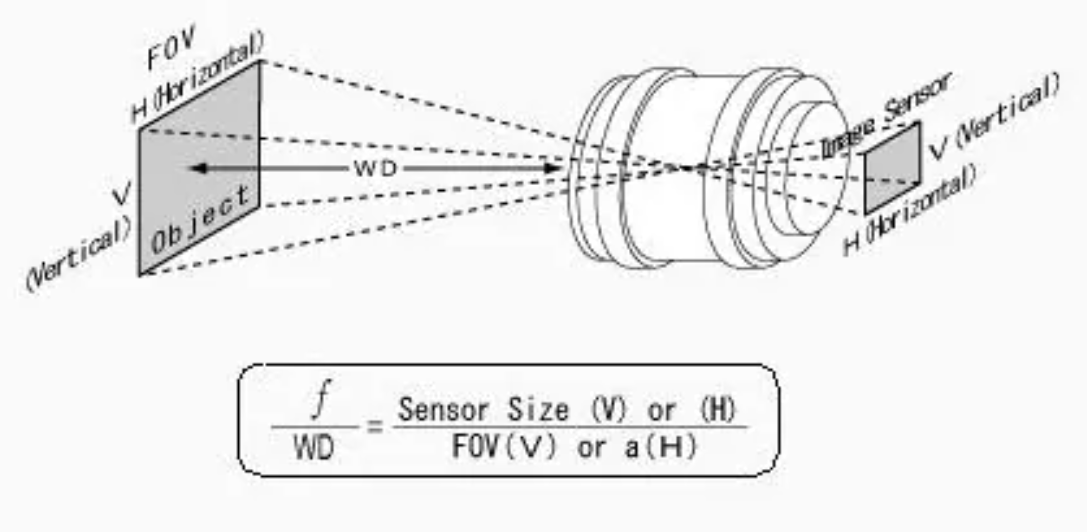

焦距的選擇可以根據工作距離和目標視野計算。根據公式:鏡頭焦距/工作距離=相機芯片長邊()/目標視野長邊()。當計算出來的焦距過大或過小,沒有合適的鏡頭可選,則考慮定倍鏡頭。如出現畸變嚴重的情況,對成像質量要求比較高,則選擇遠心鏡頭。


光學放大倍數

在不確定放大倍數多少的情況下,可以根據相機芯片尺寸和目標視野計算得出,根據公式:光學放大倍數=相機芯片尺寸長邊()/目標視野長邊(),或者光學放大倍數=像元尺寸/精度。


景深選擇

景深是在指在被攝物體聚焦清楚后,在物體前后一定距離內,影像仍然清晰的范圍。景深會隨鏡頭的光圈值、焦距、拍攝距離而變化。



鏡頭接口選擇

鏡頭接口分為C、CS、F和其他更大尺寸的接口類型。相機和鏡頭的接口需要在相同類型下才能連接,當類型不匹配時,可通過轉接環解決。
