時間:2023-11-09來源:本站
在自動化行業日益發展下,自動化設備趨向功能精細化、體積小巧化,對視覺光源的體積大小、照射精度等要求也相應提高。針對金屬材質、玻璃材質等產品,常見的具有消除反光、均勻照射的光源:同軸光源、圓頂無影光源(穹形漫反射光源)。項目需要的視野越大,以上兩個類型的光源的體積越大,但機械已經設計好的情況下,狹小的空間滿足不了大光源的安裝要求。

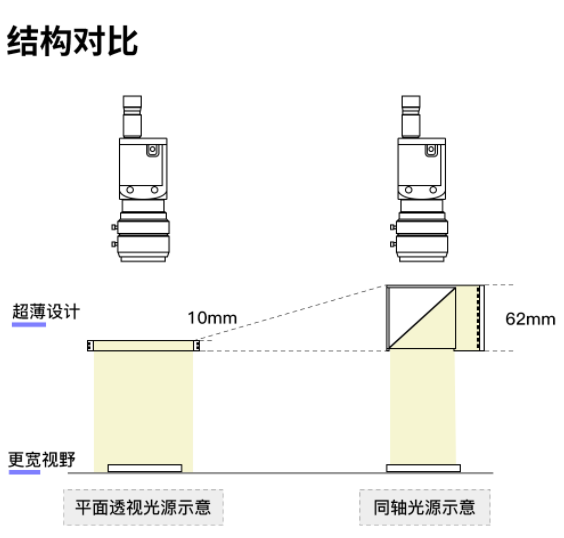

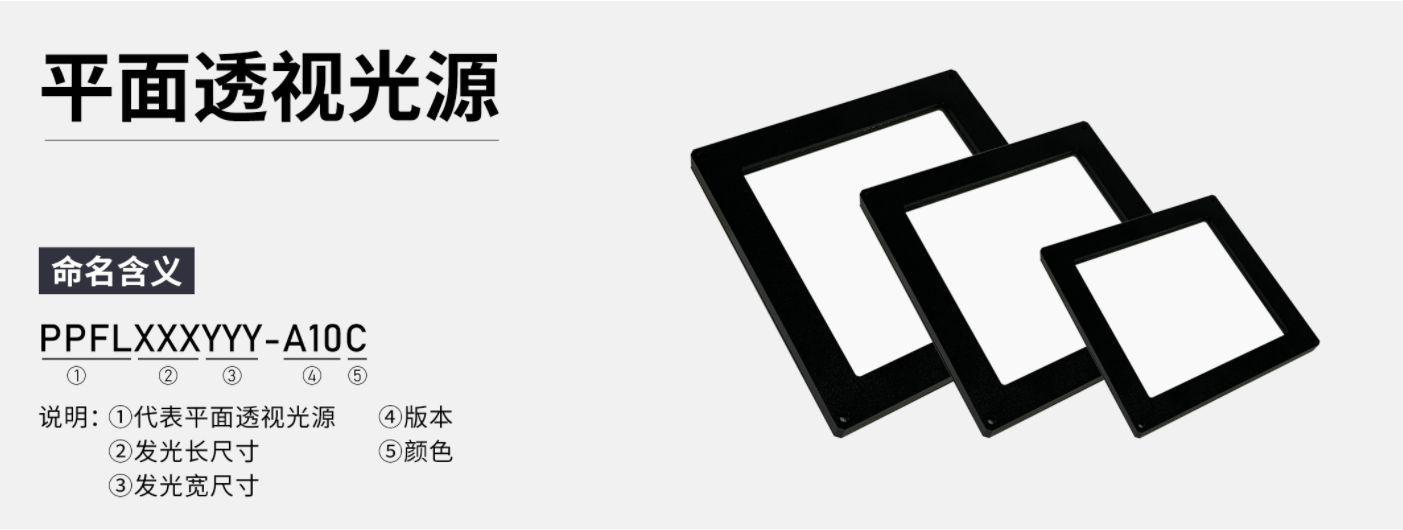

針對小體積、易安裝、具有消除反光、均勻照射效果的特殊要求,我司研發了新視覺光源系列:平面透視光源。平面透視光源同時具有同軸光源和圓頂無影光源的成像效果,可通過改變光源與工件的距離,實現不同的照射效果,可實現消反光、高亮均勻照射。
功能特性
1.具有同軸光源和圓頂無影光效果
2.采用特殊光學玻璃,有較強的通透性
3.結構緊湊,體積小易安裝,能適應狹窄的環境
4.廣泛應用于高到低距離
5.尺寸規格多樣,支持定制
應用環境:
適用多種應用環境
光源采用鋁合金材質,硬度大,不易變形,耐摔性強,耐腐蝕性強。
應用領域
1.金屬表面、曲面、凹凸面外觀及字符檢測
2.食品、藥品的異物檢測
3.反光包裝品的字符檢測、識別

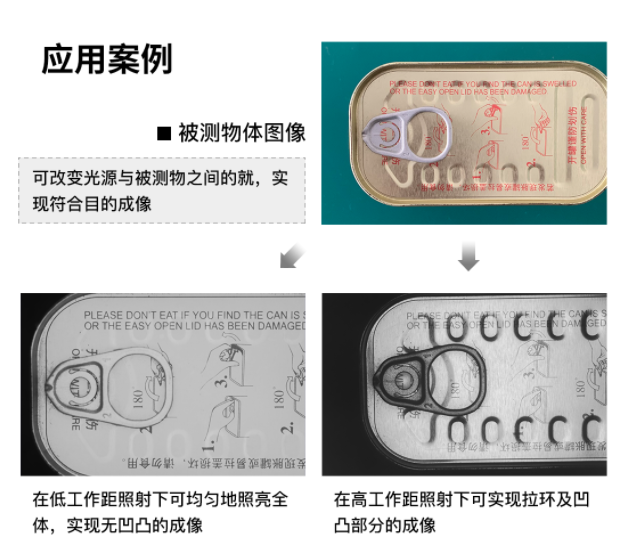

應用案例:
食品罐頭的拉環檢測對比;
產品型號及主要參數:
產品型號 | 顏色 | 外形 | 發光 | 功率(白光) | 輸入電壓 | 重量 |
PPFL022022-A10C | 50x50x10 | 22x22 | 24V | |||
PPFL050050-A10C | 75x75x10 | 50x50 | 24V | 0.14kg | ||
PPFL096096-B20C | 125x125x10 | 96x96 | 7W | 24V | 0.28kg | |
PPFL150150A10C | 180x180x10 | 150x150 | 24V | 0.42kg |
產品型號及主要參數:
波長及色溫 | 白色W:6000-6500k | 光源接頭 | SMR-03V-B,大三芯接頭 |
紅色R:620-630nm | 標配線纜 | 0.5米 | |
藍色B:455-460nm | 配套控制器 | 選配:模擬控制器、數字控制器、頻閃控制器 | |
綠色G:520-530nm | |||
紅外IR:850nm、940nm | 使用壽命(小時) | 30000-50000 | |
紫外UV:365nm、385nm、395nm | 使用環境(室內) | 溫度:0~40℃ 濕度:20~85%非凝結 | |
特殊波長、色溫可咨詢 |
紫外和紅外光源可根據客戶要求定制,更多尺寸和顏色可咨詢
*服務:1年質保,免費技術支持,免費出借樣品

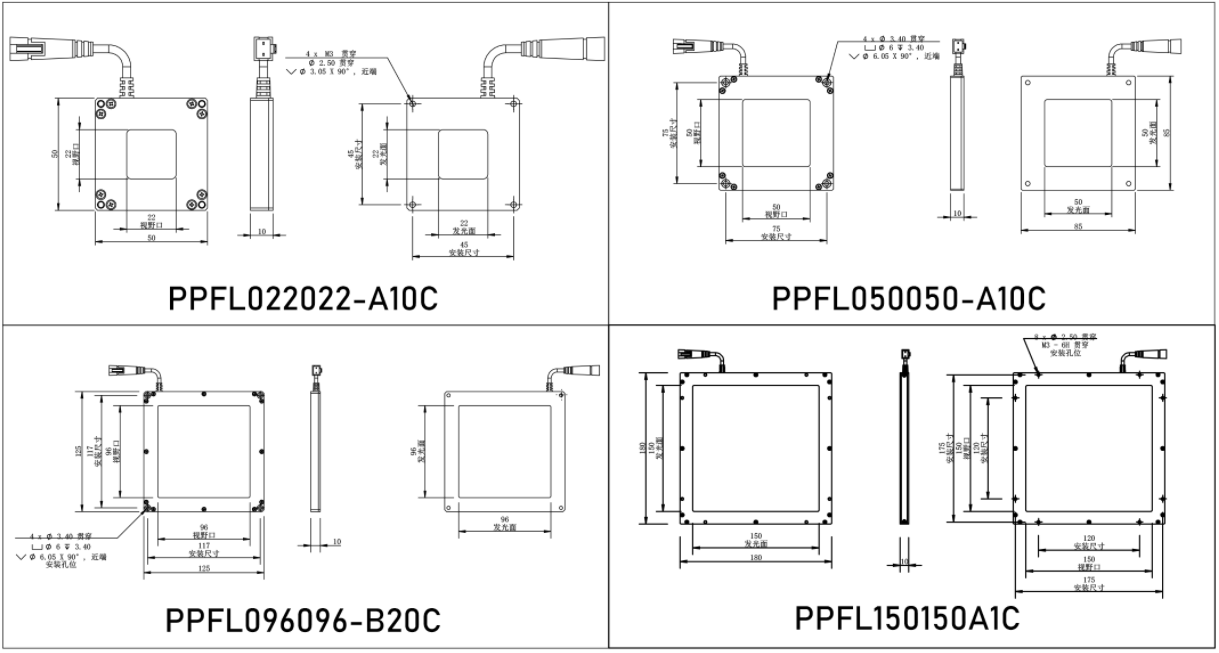

圖紙
具體產品網址:http://osirf.com/index.php/productinfo123.html
或與我司銷售聯系咨詢
