通過市場調研，對于同一產品多方向拍攝，傳統的多相機拍攝，涉及到多個工業相機同步拍攝、安裝機構復雜，工控機硬件性能要求高，導致項目的難度以及總體成本偏高。基于市場需求，研發部針對多方向檢測難點，設計了一款4視角成像光源，通過反光模組，可以提供4個不同的側面視圖，實現單工位檢測內外壁視覺檢測。

       4視角成像光源，結合光源的多圖像反光模組，通過光路反射產生多圖像d的組合光源。避免了繁瑣的單工位多次檢測或多工位檢測，提高了檢測效率和減少相機光源配置的成本。

功能特性

1.用于檢測較小物體的內外壁的缺陷

2.一次拍攝得到從四個方向拍攝的效果圖，提高檢測效率和降低硬件成本

3.特殊反光設計，結構緊湊，體積小

4.尺寸規格多樣，支持定制

應用環境：

適用多種應用環境

光源采用鋁合金材質，硬度大，不易變形，耐摔性強，耐腐蝕性強。

適用多種應用領域：

內外壁碰傷、劃傷、臟污檢測；

小產品、曲面產品的定位檢測；

產品輪廓缺口、變形檢測；

應用案例：

圓柱體曲面產品的表面檢測；

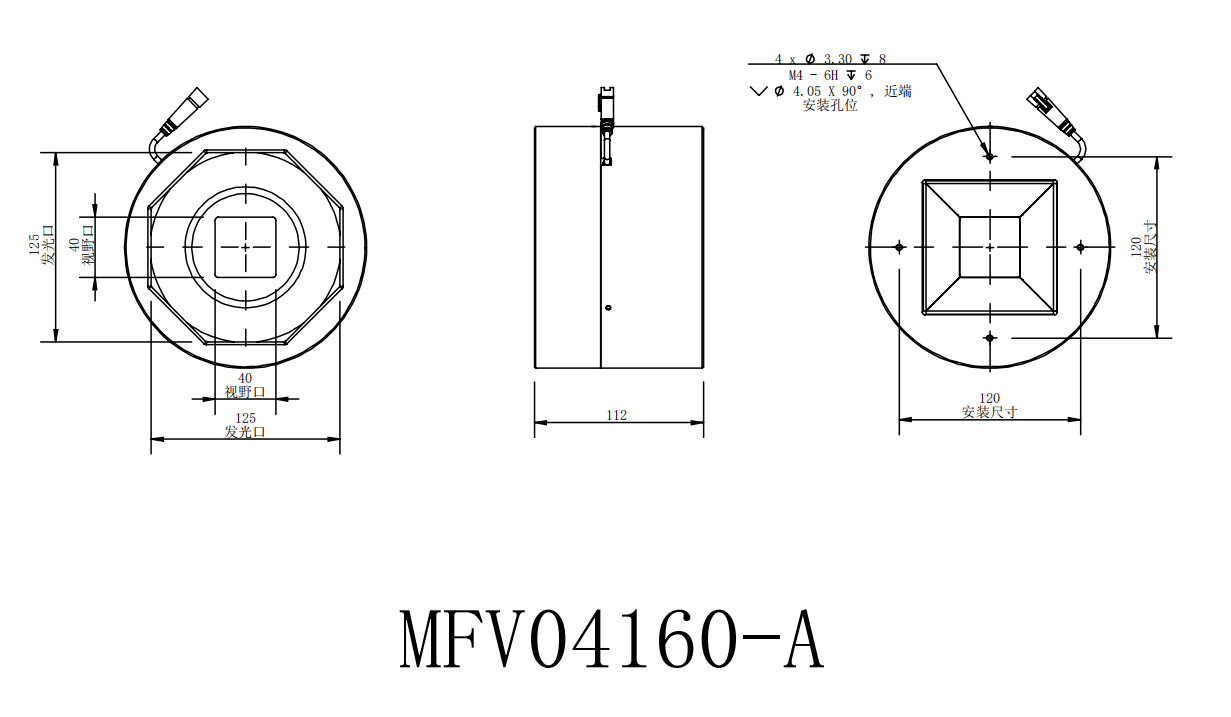

安裝尺寸圖：

主要參數：

*波長及色溫

白光：6000-6500k

紅光：620-630nm

藍光：455-460nm

綠光：520-525nm

紅外：850nm、940nm

紫外：365-370nm、395-400nm

紫外和紅外光源可根據客戶要求定制，更多尺寸和顏色可咨詢

*服務：1年質保，免費技術支持，免費出借樣品
