應用案例|3C電子行業-標簽定位與字符
案例背景

本項目為電子產品的標簽做定位和字符檢測。市場上，幾乎所有的產品都印有產品的品牌、性能、序列號等，方便流通市場后進行回溯和加強品牌性等。通過視覺檢測設備，實現自動化識別，減少人力需求和提供工作效率。

項目痛點

1.產品材質有反光

2.多工件同時檢測

解決方案

總體目標：

配合客戶將樣品打光，為客戶做整體視覺硬件選型


用戶需求：


1) 相機視野大小(FOV)：100mm*80mm

視野要覆蓋生產料盤


2) 工作距離要求：170mm

綜合生產現場和客戶給出的建議工作距范圍


3) 提供整體的硬件方案

提供整體硬件方案，軟件能識別并判斷相機采取的圖像


圖像黑白分明，突出字符輪廓特征，能與軟件相輔協作

配置參數

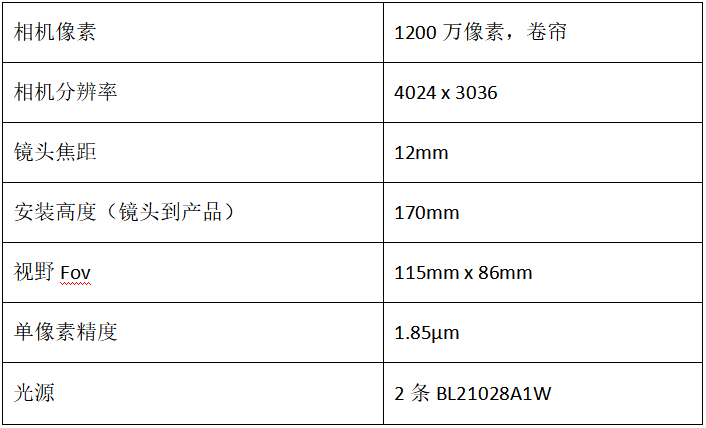

1.項目配單表

2.客戶提供樣品，根據樣品特征、視野要求、工作距要求等，選出相機、鏡頭硬件，得出實際工作距和視野大小，配以光源，突出清晰分明的字符輪廓

方案示意圖

實際視野115mm*86mm，在視野范圍內的內容均可檢測

1.光源安裝角度朝產品傾斜45°

2.兩條光的間距為160mm

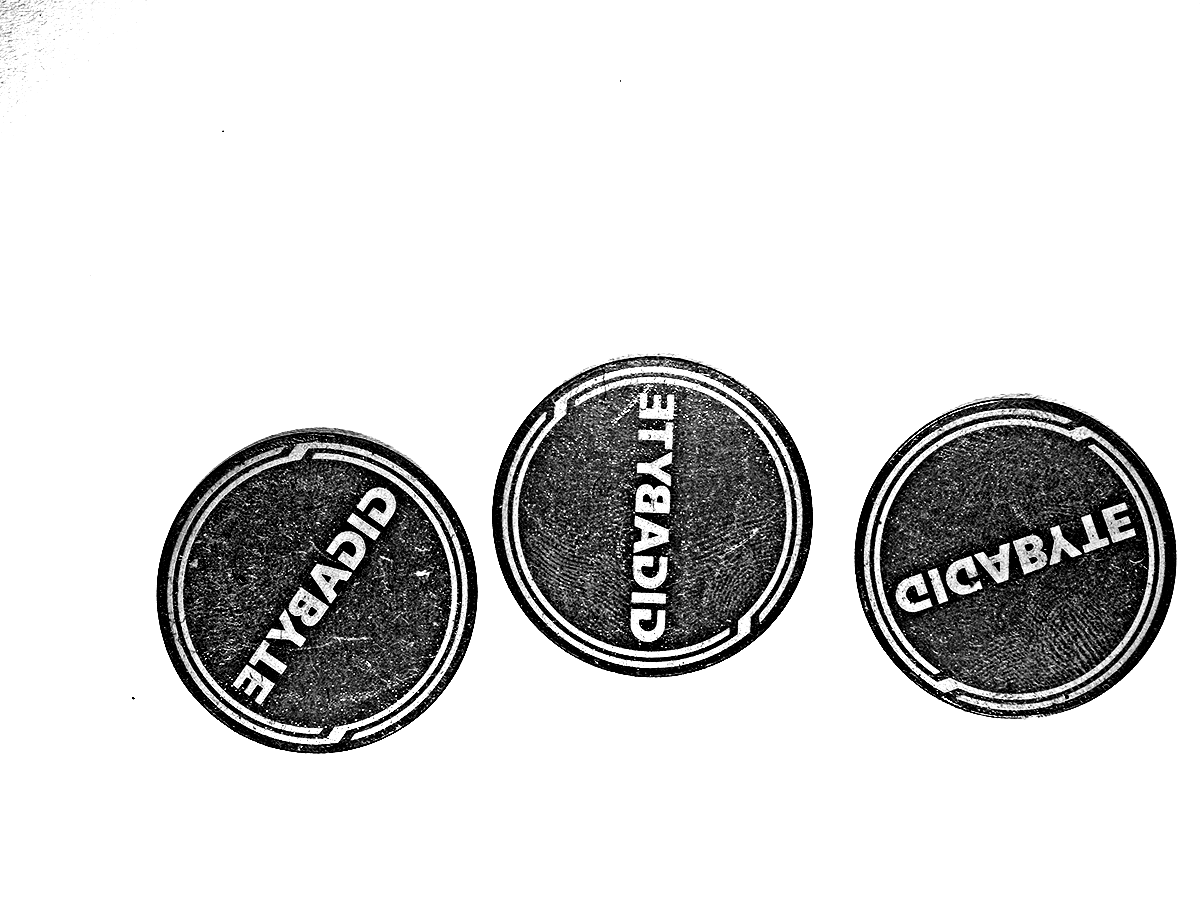

效果圖

客戶工件產品打光效果
