應用案例|3C電子行業-電腦卡槽針腳缺陷檢測
案例背景

本項目需為客戶提供整套視覺檢測硬件?？蛻舻漠a(chǎn)品為電腦卡槽，生產工序需檢測卡槽針腳有無、變形、通過視覺檢測設備，實現自動化識別，減少人力需求和提供工作效率。

項目痛點

1.產品材質為金屬，稍有反光

2.產品針腳較小

3.多工件同時檢測

解決方案

總體目標：

配合客戶將樣品打光，為客戶做整體視覺硬件選型


用戶需求：


1) 相機視野大小(FOV)：50mm*10mm

視野要覆蓋整個產品


2) 工作距離要求：無要求

客戶現場設備無限制，根據硬件選型和效果定工作距離


3) 提供整體的硬件方案

提供整體硬件方案，軟件能識別并判斷相機采取的圖像


圖像黑白分明，突出針腳輪廓，能與軟件相輔協作

配置參數

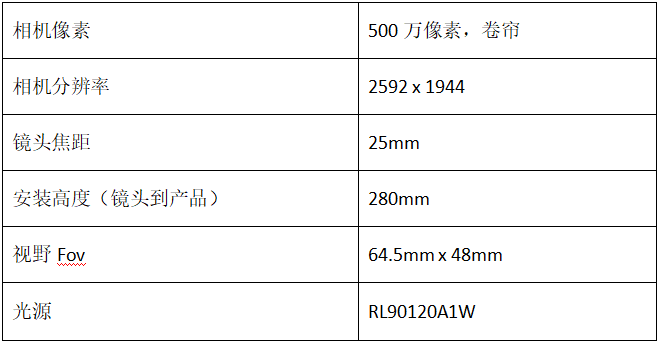

1.項目配單表

2.客戶提供樣品，根據樣品特征、視野要求、工作距要求等，選出相機、鏡頭硬件，得出實際工作距和視野大小，配以光源，突出清晰分明的字符輪廓

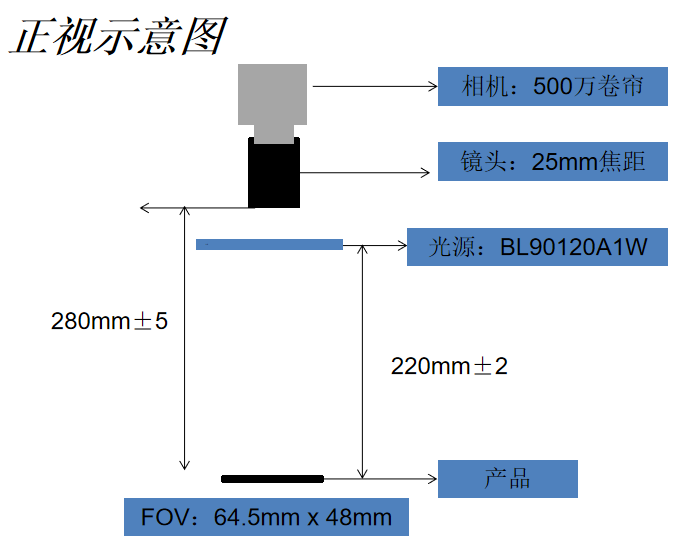

方案示意圖

實際視野64.5mm*48mm，在視野范圍內的內容均可檢測

1.光源安裝高度為220mm±2

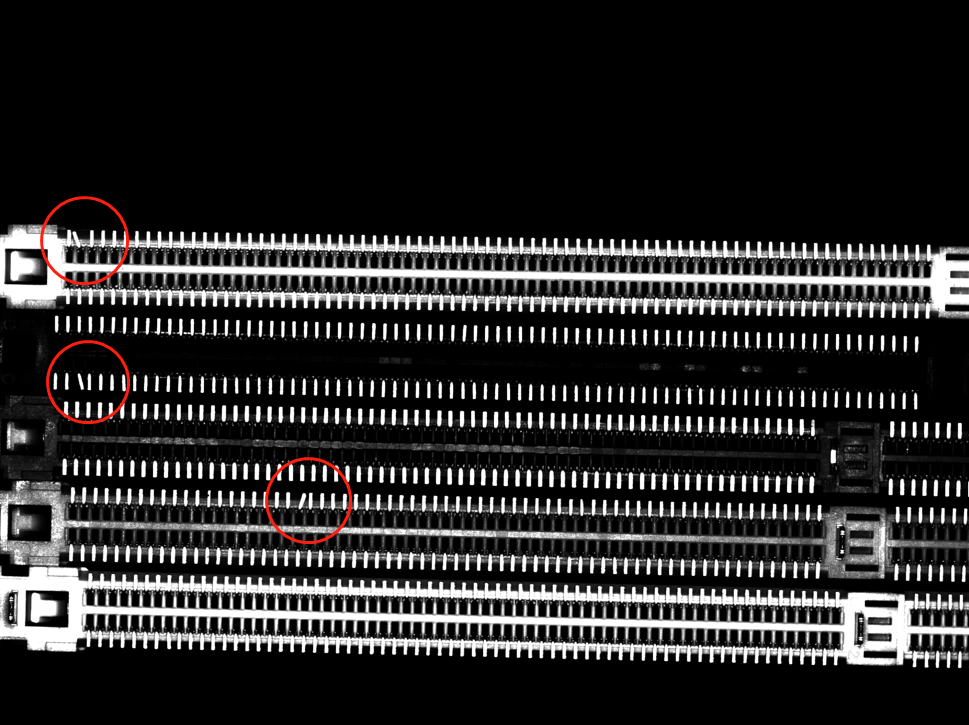

效果圖

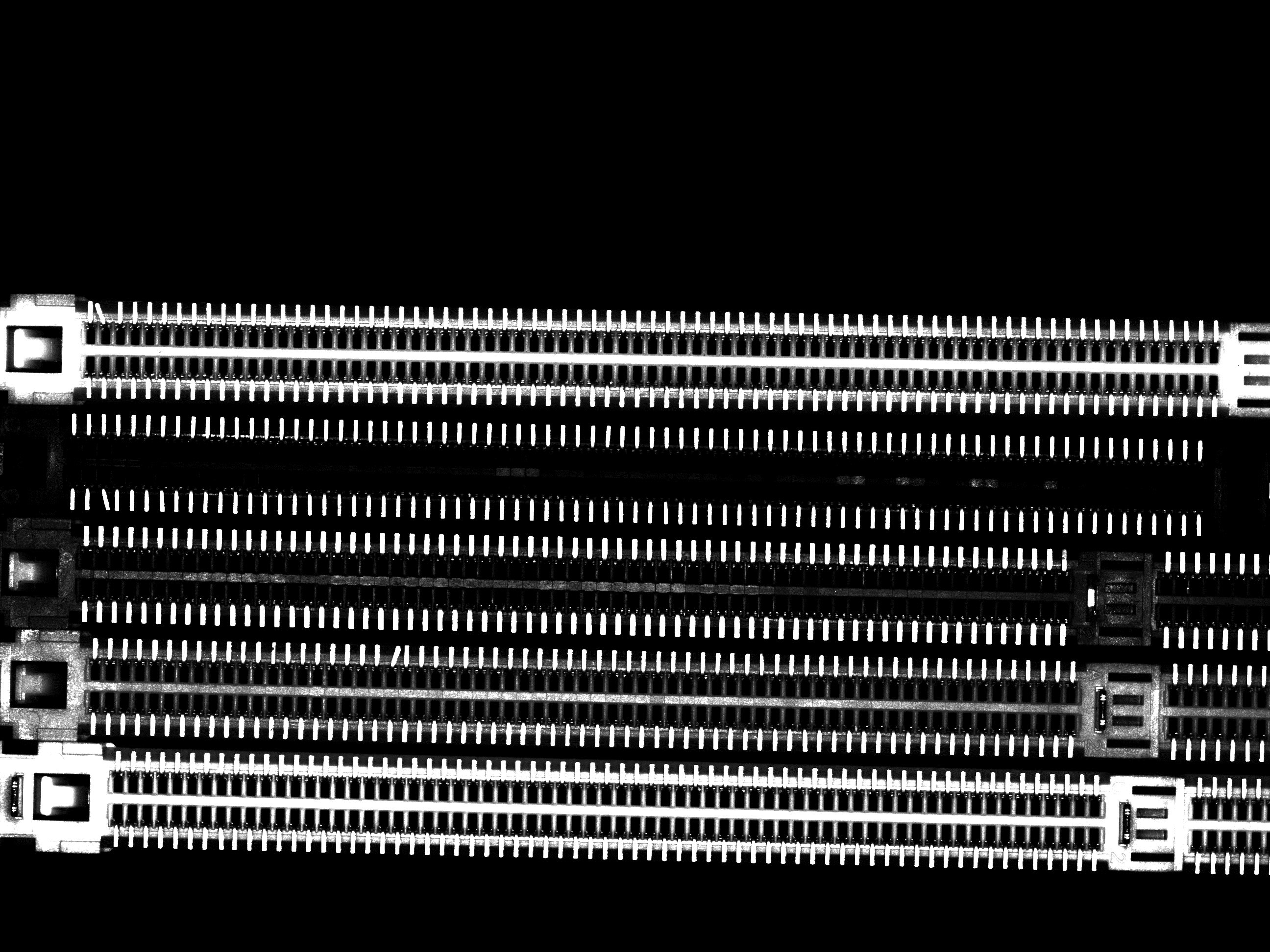

客戶工件產品打光效果
